485集線器
RS-485集線器是一款專為解決復雜的電磁場環境下RS-485總線大系統要求而設計的RS-485總線分割集中器(485hub)?？梢蕴峁└屿`活的RS-485星型總線結構RS-485接口輸入、輸出端均采用獨立驅動方式，改變原有總線的單一式結構為星型網絡結構，可以給工程建設及系統的穩定性帶來極大的好處。
產品特點：
工業級光電隔離：為所有的RS-485接口提供3KV以上的光電隔離，有效的解決了外界雷擊浪涌和地電位差帶來的傳輸問題。
短路開路保護：具有RS-485端口故障告警功能，并能自動切掉故障端口，這種設計能夠保證當其中連接的RS-485端口設備發生故障時，出現問題的RS-485端口將被隔離，以確保其他網段的設備正常工作。
星形連接：提供更加靈活的RS-485星型總線結構RS-485接口輸入、輸出端均采用獨立驅動方式，改變原有總線的單一式結構為網絡結構給工程建設及系統的穩定性帶來極大的好處。
數據流向自動控制：通過硬件解決數據流向問題，自動判別和控制數據傳輸方向。
485集線器提高485總線穩定性
隨著485總線的應用越來越廣泛，485總線系統也原來越大，越來越復雜。隨著485總線系統的大而且復雜，導致485總線的穩定性也越來越差。使用485集線器可以很好的解決這些問題。
在某智能樓宇工程當中，其中的所有設備都采用485接口與電腦進行通訊，但是在現場施工當中，發現如果按照原先的單純485總線的施工的話，就會出現一些問題：1.由于智能樓宇工程中要求的功能越來越多，所以其中的設備也越來越多，但是原有的485轉換器并不能帶這么多的設備。2.由于485總線的特點，一旦總線上有一個設備出現問題的話，會導致整個總線出現問題，從而導致整個系統崩潰。
針對這種情況，施工方使用485集線器可以很好的解決這個問題，利用485光隔離集線器的將單個485總線分割成多個485總線的特性，將每層樓區隔成一個485總線，從而可以帶比原先更多的485設備，而且一旦一個總線上有485設備發生問題，也可以將其區隔，從而只是影響一層樓，而不是導致整個系統的崩潰。
485總線使用星型連接
在礦井開采，火電廠，冶金，石化等工業現場中，存在著很多的可燃性氣體，這就存在著安全隱患，為了避免爆炸事故和火災的發生，工程上變安裝了各種可燃性氣體探測報警控制器，這種探測器可以檢測出泄漏氣體的濃度，并將其轉變成電信號傳送給氣體報警控制器，控制器經過處理顯示出被測氣體的濃度，當被測氣體濃度超出了設定值時，控制器及時的發出聲音和燈光報警信號，監控中心收到報警信號能夠迅速的判斷出氣體泄漏點的準確位置，迅速的對存在隱患的泄漏點進行搶修和維護，從而就避免了重大事故的發生。
由于485總線簡單易用受到歡迎，諸多的氣體報警控制器一般都具有485串口，所以氣體探測報警現場采用485總線的通信方式，但是隨著監控系統的增大，探測的點數增多，特別是在原有的基礎上進行探測點的增加，由于485總線必須使用手牽手的總線型連接，使得布線非常的不方便。星型的布線連接方式由于其布線簡單，容易擴充的特點，使得很多工程商便采用了星型布線連接方式，但是由于485總線機制是不允許星型連接的，使用星型連接很容易導致485信號反射，導致485通信失敗。

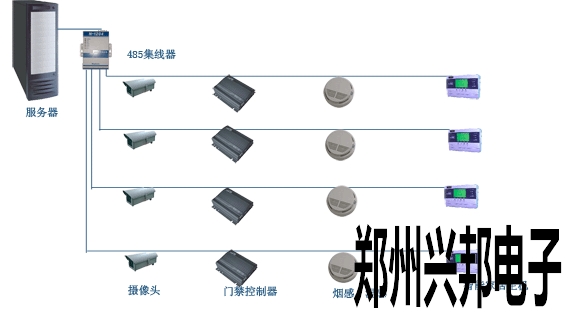

工程商為了解決485星型布線的問題，采用485集線器可以很好的將485總線連接方式改成星型連接，485集線器是一路485端口輸入，四路485端口輸出，從而可以形成一進四出的星型連接方式，如果需要更多的輸出，可以進行級聯獲得。由于每個輸出端口都是采用獨立驅動方式，端口之間不會產生信號反射問題，保證485總線可以穩定運行。采用485集線器之后，工程商可以就現場的環境進行靈活布線，大大方便了施工。
