GPRS轉433網關簡介（路由器型）

文章出處：http://www.faceff.com.cn 作者：興邦開發部

一、產品簡介
 GPRS轉433網關（04000G100D/C04000G100D）CPU采用ARM內核的32位處理器，處理速度快、功耗低、可靠性高。
GPRS轉433網關（04000G100D/C04000G100D）控制系統由DC12V 3A電源、433網關（04000G100D/C04000G100D）、下載線XZ001（GPRS配置線）、編程器TR101（433模塊配置線）、CS/BS一卡通平臺軟件幾部分完成。

 433網關（04000G100D/C04000G100D）

                      下載線XZ001（GPRS配置線）





編程器TR101（433模塊配置線）

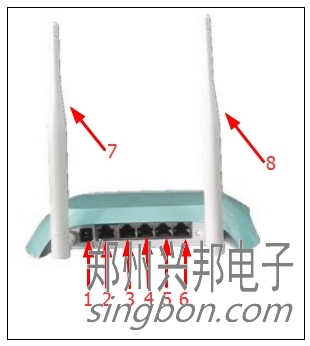

二、設備接口說明

GPRS轉433網關（04000G100D/C04000G100D）
                     1—電源接口(有效)
                 2—GPRS配置接口/TCP配置接口(有效)
                     3—ZIGBEE配置接口
                     4—433配置接口(有效)
                 5—TTL串口
                 7—GPRS天線(有效)
                 8—433天線(有效)
三、技術參數
1.電源：DC12V 3A；靜態功率 <1.5W；
2.工作環境：溫度：-20℃～70℃；
3.通訊方式：GPRS轉433；
4.體積：193MM*137MM*32MM；
四、產品功能特點
1.433模塊
1、  頻率范圍：434-470M（天線匹配最佳范圍，且國內為免費ISM頻段）
2、  靈敏度：   高達-120~-121dBm
3、  無線發射最大輸出功率：20dBm
4、  空中速率：500bps、1000bps、2000bps
5、  供電：1.8-3.6 V
6、  超低耗 在掉電模式為10nA,在待機模式300nA、睡眠模式600nA；接收電流18.5mA、最大發射電流100mA。
7、  定時喚醒功能，無線喚醒功能（WUT）
8、 天線自動匹配及雙向開關控制
9、 片內集成低電池電量檢測
10、 片內溫度傳感器和8位模數轉換器
11、 工作溫度范圍：-40 ~ +80°C
12、 跳頻功能,支持40個跳頻
13、 當空中波特率設置為2000，空曠通訊距離可達1000米

2.GPRS模塊
1、  SIM900A   2頻的GSM/GPRS模塊；
2、?傳輸速率支持從1200bps到115200bps；
3、  供電單電壓：3.2V – 4.8V；?
4、  省電  SLEEP模式下的耗流為1.0mA；
5、  可以工作在局域網，也可工作在互聯網；
6、  GPRS 數據下行傳輸：最大 85.6 k/bps  GPRS 數據上行傳輸：最大 42.8 k/bps；
  7、   具有 EGSM 900和DCS 1800兩個頻段，可以自動的搜尋兩個頻段。也可以通過 AT 命令來設置頻段，符合GSM Phase 2/2+；
  8、  具有 SIM卡接口，支持1.8V和3V的SIM卡；
  9、  溫度范圍  正常工作溫度：-30℃ ~ +80℃；
                    受限工作溫度：-40℃ ~ -30℃及 +80 ℃ ~ +85℃；
                 存儲溫度：-45℃ ~ +90 ℃；
